신기술범위

• 가변형 보수기
• 상기 장치를 이용한 하수관거 비굴착 부분보수 기술
  -적용관종: 콘트리트관, PE관, 주철관
  -적용관경: 관경150mm ~ 800mm
  -적용대상: 하수관거 누수, 파손 등 결함부위 부분보수

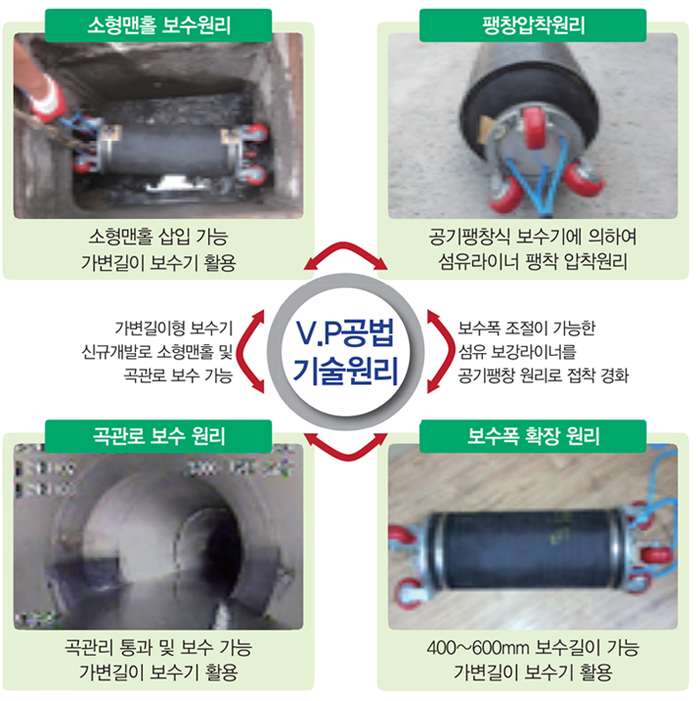

V.P공법 기술의 우수성

• 소형 맨홀에 연결된 하수관 부분보수 시공환경 개선
• 곡관로 보수로 인한 하수관거 부분보수 시공환경 개선
• 보수폭 조절로 인한 작업효율성 향상
• 보수기의 간소화로 인한 작업효율성 향상

VP공법 비굴착 부분보수 공정도

V.P 공법 시공순서

① CCTV 조사	사전조사를 실시(파손부위 및 장애물 파악)
② 세정단계	이물질 제거 및 장애물 제거 , 스크래치작업
③ 수지혼합	일정한 혼합비율로 보수용 함침수지 믹싱
④ 보강재 제작	유리섬유를 보수용 함침수지로 함침
⑤ 보강재 장착 및 이송	보강재를 가변형 보수기에 장착 후 보수지점에 이송
⑥ 시공	압축공기 주입 / Packer 압착 및 경화
⑦ 시공완료	60분간 보수기 거치 후 철거
